Bom desempenho de vedação da placa de almofada e do tratamento da borda da fixação

Bom desempenho de vedação da placa de almofada e do tratamento da borda da fixação

Visão geral:

O projeto estrutural desta chapa abultada considera plenamente os efeitos de vedação e troca de calor.e é combinado com uma junta de vedação, o que melhora consideravelmente a vedação do conjunto de chapas e elimina o risco de fugas.e a placa de intercâmbio de calor interna é transversal com sulcos côncavos e equipada com sulcos côncavos triangulares na bordaEstas combinações estruturais formam um canal de guia eficiente, permitindo que o fluido troque calor completamente, o que não só aumenta a área de troca de calor,mas também forma turbulência a uma taxa de fluxo mais baixaÉ um componente essencial para melhorar o desempenho global do trocador de calor e é amplamente utilizado em equipamentos de troca de calor na indústria química,Energia elétrica e outras indústrias.

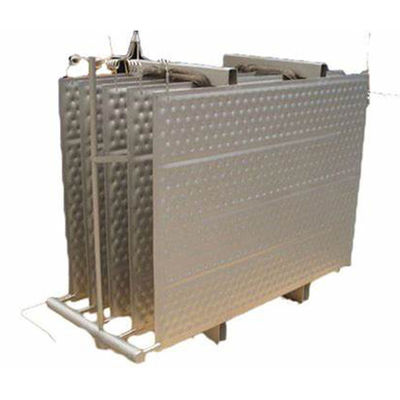

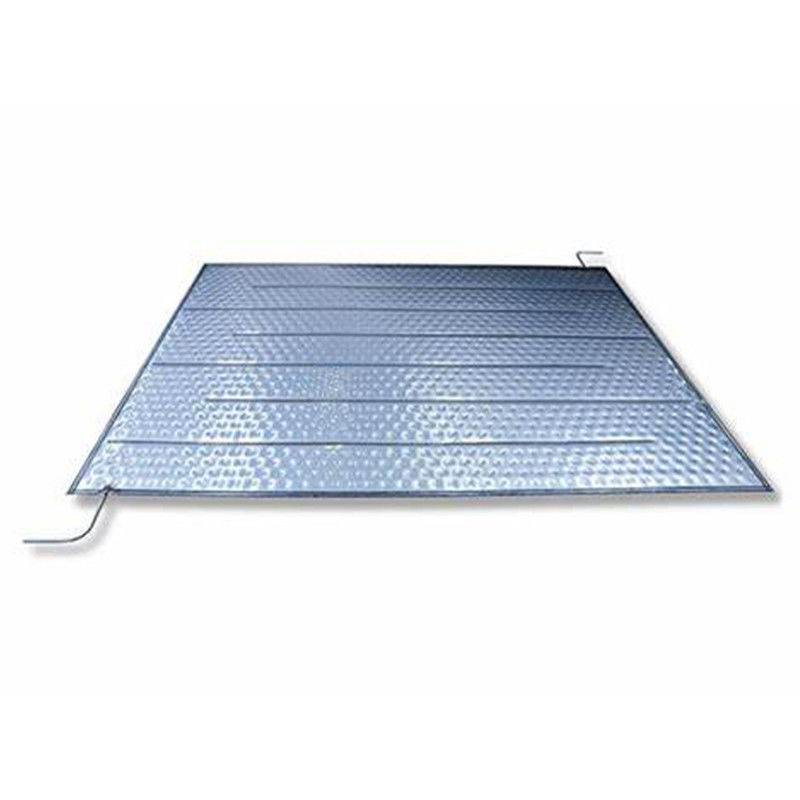

Imagem do produto:

Breve Introdução:

Tendo em conta as características dos gases de combustão provenientes da incineração de águas residuais com elevado teor de sal (contendo 3-5 vezes a quantidade de partículas de cloreto de sódio/sulfato em comparação com as poeiras convencionais,que é propenso à corrosão por esforço Cl−), o trocador de calor de placa modular melhora as placas de rebentamento e otimiza o projeto do canal de fluxo (altura do canal 25-35mm, placas onduladas 30°-45° de sobreposição), aumentando a taxa de fluxo de poeira para 0.8 a 1.2 m/s (valor supercrítico 0,5 m/s), conseguindo uma redução da taxa de deposição superior a 60%.

Parâmetros do produto:

Vantagens:
(a) - Não.Adaptação a poeiras de média e alta temperatura e a meios corrosivos:
Entrada de gás de combustão 458°C, saída 338°C, material S30408 resistente à corrosão por sal a altas temperaturas, design de canal largo para evitar a formação de pó,adequado para meios complexos após a incineração de resíduos líquidos.A temperatura do ar do lado frio sobe para 220°C (carga térmica de 1380 kW), reduzindo significativamente o consumo de energia do tratamento subsequente.

- Não.

(2)Optimização do balanço de fluxo médio e resistência:
Fluxo de gases de combustão 28,446 Nm3/h, lado frio 25,400 Nm3/h, o projeto do canal de fluxo tem em conta a passagem de poeira e a eficiência da troca de calor.A resistência do lado quente 300Pa, do lado frio 1000Pa, o equilíbrio da queda de pressão é alcançado através da otimização da ondulação da placa, reduzindo o consumo de energia do ventilador.

- Não.

(3)Estabilidade operacional a longo prazo:
O canal largo reduz a frequência de limpeza, combinado com a resistência à corrosão do S30408, reduz os custos de manutenção e é adequado para a produção contínua de cenas de águas residuais químicas.

Aplicação:
(a)Saco de buraco

(2)Câmbio de calor com pinça

(3)Refrigerador de filme de queda de tipo de almofada

(4)Banco de gelo para armazenamento térmico de gelo

(5)Cristalizador estático de fusão

(6)Trocador de calor de águas residuais

(7)Mudança de calor do dissipador de calor

(8)Condensador de placa de evaporação

(9)Reservatório com poças

(10)Intercambiador de calor por imersão

(11)Trocador de calor de gases de combustão

(12)Reator Intermal Baffles Calor

(13)Intercambiador de calor sólido a granel

P&D e produção:

A Ruiding estabeleceu o centro de tecnologia de engenharia de recursos de incineração limpa da província de Jiangsu e o laboratório-chave do centro de inovação conjunto JICUI-Ruidings.

Isto...O laboratório está equipado com equipamento de detecção avançado, como a espectrometria de emissão de plasma com acoplamento indutivo ICP, a espectrofotometria de absorção atómica, a espectrofotometria de fluorescência atómica,Analisador de cromatografia iónica de combustão a alta temperatura, analisador de taxa de combustão a alta temperatura e testador de ponto de inflamação de equilíbrio rápido. Possui capacidades para análise de metais pesados, análise elementar, análise do valor calórico dos gases de escape,Detecção do ponto de fusão das cinzas, testes de qualidade da água das caldeiras de incineração, análise de águas residuais e análise de resíduos voláteis, etc.

Produtos relacionados:

Principais Clientes:

Introdução da empresa:

Ruiding é especializada na engenharia, fabricação, construção, serviço de comissionamento de sistema de tratamento de combustão de resíduos industriais, incluindo oxidante térmico (também referido como incinerador),Sistema de recuperação de calor (caldeira), recipiente pressurizado, sistema de tratamento de gases de combustão (DeSOX, DeNOx) e trocador de calor de placa, etc.

A Ruiding foi autorizada com o certificado EPC, o certificado ASME, o certificado de engenharia de protecção do ambiente classe 2 (gás residual, líquido residual, tratamento de resíduos sólidos).Licença de fabrico de caldeiras de classe ACertificado de instalação e manutenção de caldeiras de classe A, certificado de concepção e fabricação de recipientes de pressão A2, certificado de concepção e construção de tubulações de pressão GC1, GC2.

O barulhoA empresa abrange uma área de construção de mais de 250.000 metros quadrados e conta com cerca de 300 profissionais e técnicos.Distribuído por várias indústrias nacionais e internacionais, com uma parte de mercado significativa na indústria petroquímica.

Perguntas frequentes:

1Qual é o principal negócio da empresa?- Não.
Concentrar-se na investigação e desenvolvimento, conceção, produção, instalação e colocação em serviço dos três resíduos industriais (gás residual/resíduos líquidos/resíduos sólidos) e dos equipamentos de tratamento de incineração e caldeiras especiais,e fornecer equipamento de apoio (como trocadores de calor, secadores de lamas, etc.)
2Tem certificação de qualificação da indústria?
A empresa passou agora as certificações do sistema de gestão de qualidade, ambiente, saúde no trabalho e higiene e segurança no trabalho,e possuir a qualificação de segundo nível para contratação de engenharia de proteção ambiental, Classe B de projeto especial de engenharia ambiental, qualificação de fabricação de caldeiras de classe A, certificado de instalação, inspecção e manutenção de caldeiras de classe A,Certificado de projeto e fabrico de recipientes de pressão A2Certificado de projeto e instalação de tubulações de pressão GC1, GC2 e certificado de qualificação de controlo da poluição ambiental de classe A (resíduos, gases residuais, resíduos líquidos).
- Não.3Quais são os principais produtos?
(1) Incinerador de gases residuais:
Forno de oxidação térmica regenerativa (RTO), forno de oxidação catalítica regenerativa (RC0), forno de oxidação catalítica (C0), incinerador térmico de alta temperatura (T0),Fornos de desnitrificação catalítica (SCR)
(2) Incinerador de resíduos líquidos:
Incinerador líquido de resíduos orgânicos, incinerador líquido de resíduos que contenham sal, incinerador de resíduos de componentes pesados
(3) Incinerador sólido:
Incinerador combinado de fornos rotativos, incinerador de pirólise a gás, incinerador de leito fluidizado, incinerador tipo passo
(4) Caldeira A:
Caldeira de calor de resíduos modular, caldeira de calor de resíduos de túnel, caldeira de incineração integrada de forno-caldeira, caldeira de parede de membrana de grande cavidade, caldeira de tubo de fogo
(5) Trocador de calor de placa:
Trocador de calor de placa de pressão totalmente soldado, trocador de calor de tubo de vórtice de alta eficiência, trocador de calor de tubo espiral de alta eficiência
(6) Máquina auxiliar de incineração:
Secador de lama, queimador personalizado, triturador de resíduos sólidos, catalisador de COV
4Em que aspectos se encontram as vantagens técnicas?

Temos 29 tecnologias patenteadas, cobrindo os campos de otimização da estrutura do incinerador, recuperação de calor, etc. A empresa tem uma equipe de design de primeira classe na China,que tenha dominado a tecnologia dos incineradores e esteja familiarizado com o funcionamento dos incineradoresOs designers têm uma base teórica sólida e uma rica experiência em design e prática.combinam a operação de dispositivos avançados no país e no estrangeiro para realizar o projeto de processos e estruturaisA resposta do projeto é rápida, e o plano pode ser modificado em tempo de acordo com os requisitos do comprador, e sugestões de otimização podem ser feitas de acordo com os dados e processos do comprador.
5O que inclui o âmbito do serviço?
Fornecemos serviços completos de consultoria de projetos, projeto de esquemas, fabricação de equipamentos até instalação e comissionamento e apoio à renovação de tubulações de pressão e caldeiras.
6Há casos bem-sucedidos para referência?
Tem servido várias indústrias, incluindo petróleo, química, farmacêutica e eliminação de resíduos sólidos.Projeto de incineração líquida de resíduos químicos, etc.
7Como obter cooperação ou cotação?
Pode apresentar as suas necessidades através do formulário em linha do sítio oficial, ou contactar directamente:
Tel: +86 15606162805 ; +86 0510-87418884
Email: ruiding@rdee.com.cn
Endereço: Zona de Concentração Industrial de Xinzhuang, cidade de Yixing, província de Jiangsu, China.
8Há alguma cooperação comercial internacional?
Detendo os direitos de importação e exportação independentes, podemos fornecer serviços de exportação de equipamentos e personalização de soluções técnicas para clientes estrangeiros.
