Reversão da combustão para oxidante térmico regenerativo Baixo consumo energético Aquecimento industrial

Reversão da combustão Oxidante térmico regenerativo Baixo consumo energético Aquecimento industrial

Visão geral:

Este forno regenerativo apresenta um baixo consumo de energia e proteção do ambiente e redução das emissões.A sua estrutura única de corpo regenerativo pode reciclar completamente o calor gerado pela combustão, melhorando consideravelmente a taxa de recuperação de calor.a uniformidade da temperatura no forno e a estabilidade do processo de aquecimento são alcançadas através de um controlo preciso da combustão por inversãoNão só satisfaz os rigorosos requisitos da indústria metalúrgica para aquecimento a alta temperatura, mas também desempenha um papel importante na produção de aquecimento de cerâmica,vidro e outras indústriasTem muitas vantagens, tais como estrutura compacta, alto grau de automação, operação confiável e manutenção conveniente.

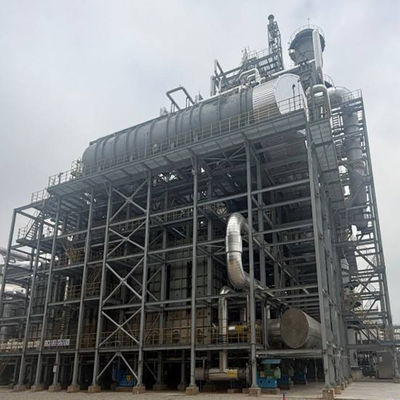

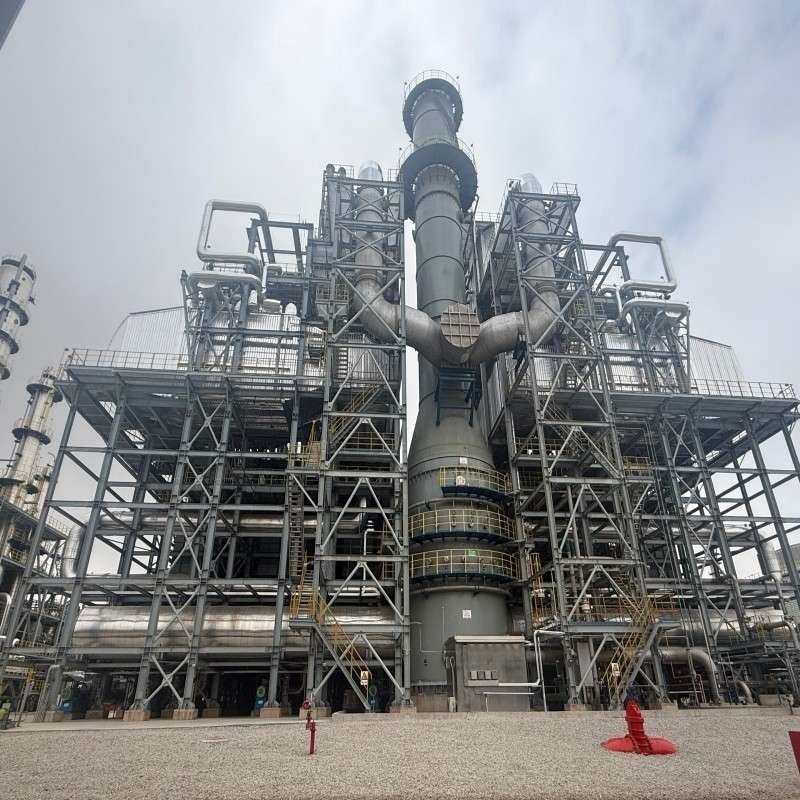

Imagem do produto:

Introdução ao produto:

O sistema é especialmente concebido para gases residuais de baixa concentração de COV e líquidos de resíduos orgânicos no processo de n-butano de produção de anidrido/anidrido maleico na indústria química. It adopts the three-stage coordinated process of RTO thermal storage oxidation + TO high-temperature incineration + waste heat recovery to achieve the simultaneous harmlessness and energy conversion of waste gas and waste liquid. Através da troca de calor eficiente do corpo de armazenamento térmico de várias câmaras e da decomposição profunda na secção de alta temperatura (800-1000°C),Os COV e as substâncias nocivas são totalmente mineralizados.Ao mesmo tempo, a caldeira integrada de calor residual converte o calor da incineração em vapor industrial, formando um modelo de circuito fechado de "tratamento de resíduos e auto-suficiência energética".Os benefícios econômicos anuais de um único sistema podem chegar a 135 milhões de yuans.

Capacidade de tratamento de gases residuais:Capacidade de tratamento de um único sistema ≥ 70.000 m3/h (gás residual de baixa concentração de COV)
Capacidade de tratamento de resíduos líquidos:Compatível com pequenos volumes de co-tratamento líquido de resíduos com elevada DCO
- Não.Eficiência térmica:Eficiência de armazenamento térmico ≥ 95%, taxa de recuperação de calor global do sistema ≥ 85%
Potência de vapor:adaptado às condições de trabalho, valor típico ≥ 5 t/h (vapor saturado)
- Não.Indicadores de emissões:Taxa de purificação de COV ≥ 99%, dioxina < 0,1 ng TEQ/m3
Indústrias aplicáveis:Indústria química (anidrido maleico, anidrido acético, etc.), petroquímica, farmacêutica

Teoria:
O RTO é constituído por câmaras isoladas, preenchidas com materiais cerâmicos de alta temperatura, que, durante o funcionamento, permitem que o ar poluído entre no oxidador através de uma câmara de recuperação de energia,em que o meio cerâmico o pré-aquece antes de o introduzir na câmara de oxidaçãoA temperatura aumenta rapidamente à medida que o ar atravessa o leito, e a reacção de oxidação ocorre na câmara de combustão, transformando o ar poluente em CO2 e vapor de água.liberando uma quantidade significativa de energia térmica.

O gás quente e limpo sai através do segundo leito de recuperação, deixando o calor no meio cerâmico.Utilizando o calor armazenado para pré-aquecer o ar que entraAo alternar periodicamente os processos de entrada, saída e depuração, o fluxo muda de direção no oxidante, completando os estágios de pré-aquecimento, oxidação, armazenamento de calor e liberação.Este processo de armazenamento de calor permite que a energia térmica liberada durante a oxidação seja reutilizada, reduzindo o consumo de combustível para pré-aquecimento.

Para manter a eficiência de recuperação de calor ideal, a direção do fluxo de processo é alterada regularmente utilizando válvulas de desvio automáticas controladas pelo sistema PLC.

Vantagens:
(1) Situação de ganho-ganho de uma purificação eficiente e benefícios económicos:
Adoptando o acoplamento de processo RTO+TO, a oxidação por armazenamento térmico (RTO) pré-decompõe gases residuais de baixa concentração,e a incineração a alta temperatura (TO) reforça o tratamento de componentes difíceis de degradarA taxa de eliminação de COV é ≥99%, e o custo da conformidade dos gases residuais é reduzido em 40%.Com um valor anual de vapor superior a 100 milhões de yuans e um período de recuperação do investimento de ≤ 3 anos.

- Não.
(2) Integração compacta e utilização e manutenção de baixo custo:
Design modular, o espaço do piso é reduzido em 30% em comparação com os equipamentos divididos tradicionais, adequados para cenários de espaço limitado da fábrica.,e as necessidades de mão-de-obra de operação e manutenção são reduzidas em 50%.

(3) Verificação técnica líder no sector:
A parte de mercado nacional ocupa o primeiro lugar e foi aplicada com sucesso a mais de 40 projectos de incineração de armazenamento térmico em grande escala (capacidade de processamento > 70.000 m3/h).Adaptação às características dos gases residuais de processos químicos, tais como o n-butano e o anidrido ftálico, resolve o problema da corrosão dos gases residuais que contêm enxofre e halogénio.

(4) Garantia dupla de protecção do ambiente e segurança:
O gás residual da incineração é submetido a um arrefecimento rápido + adsorção de carbono ativado + desnitrificação SCR e o índice de emissão é mais rigoroso do que o padrão GB 31571-2015.Protecção contra explosões + pressão negativa elimina o risco de fuga de gases inflamáveis.

P&D e produção:

A Ruiding estabeleceu o centro de tecnologia de engenharia de recursos de incineração limpa da província de Jiangsu e o laboratório-chave do centro de inovação conjunto JICUI-Ruidings.

Isto...O laboratório está equipado com equipamento de detecção avançado, como a espectrometria de emissão de plasma com acoplamento indutivo ICP, a espectrofotometria de absorção atómica, a espectrofotometria de fluorescência atómica,Analisador de cromatografia iónica de combustão a alta temperatura, analisador de taxa de combustão a alta temperatura e testador de ponto de inflamação de equilíbrio rápido. Possui capacidades para análise de metais pesados, análise elementar, análise do valor calórico dos gases de escape,Detecção do ponto de fusão das cinzas, testes de qualidade da água das caldeiras de incineração, análise de águas residuais e análise de resíduos voláteis, etc.

Produtos relacionados:

Principais Clientes:

Introdução da empresa:

Ruiding é especializada na engenharia, fabricação, construção, serviço de comissionamento de sistema de tratamento de combustão de resíduos industriais, incluindo oxidante térmico (também referido como incinerador),Sistema de recuperação de calor (caldeira), recipiente pressurizado, sistema de tratamento de gases de combustão (DeSOX, DeNOx) e trocador de calor de placa, etc.

A Ruiding foi autorizada com o certificado EPC, o certificado ASME, o certificado de engenharia de protecção do ambiente classe 2 (gás residual, líquido residual, tratamento de resíduos sólidos).Licença de fabrico de caldeiras de classe ACertificado de instalação e manutenção de caldeiras de classe A, certificado de concepção e fabricação de recipientes de pressão A2, certificado de concepção e construção de tubulações de pressão GC1, GC2.

O barulhoA empresa abrange uma área de construção de mais de 250.000 metros quadrados e conta com cerca de 300 profissionais e técnicos.Distribuído por várias indústrias nacionais e internacionais, com uma parte de mercado significativa na indústria petroquímica.

Perguntas frequentes:

1Qual é o principal negócio da empresa?- Não.
Concentrar-se na investigação e desenvolvimento, conceção, produção, instalação e colocação em serviço dos três resíduos industriais (gás residual/resíduos líquidos/resíduos sólidos) e dos equipamentos de tratamento de incineração e caldeiras especiais,e fornecer equipamento de apoio (como trocadores de calor, secadores de lamas, etc.)
2Tem certificação de qualificação da indústria?
A empresa passou agora as certificações do sistema de gestão de qualidade, ambiente, saúde no trabalho e higiene e segurança no trabalho,e possuir a qualificação de segundo nível para contratação de engenharia de proteção ambiental, Classe B de projeto especial de engenharia ambiental, qualificação de fabricação de caldeiras de classe A, certificado de instalação, inspecção e manutenção de caldeiras de classe A,Certificado de projeto e fabrico de recipientes de pressão A2Certificado de projeto e instalação de tubulações de pressão GC1, GC2 e certificado de qualificação de controlo da poluição ambiental de classe A (resíduos, gases residuais, resíduos líquidos).
- Não.3Quais são os principais produtos?
(1) Incinerador de gases residuais:
Forno de oxidação térmica regenerativa (RTO), forno de oxidação catalítica regenerativa (RC0), forno de oxidação catalítica (C0), incinerador térmico de alta temperatura (T0),Fornos de desnitrificação catalítica (SCR)
(2) Incinerador de resíduos líquidos:
Incinerador líquido de resíduos orgânicos, incinerador líquido de resíduos que contenham sal, incinerador de resíduos de componentes pesados
(3) Incinerador sólido:
Incinerador combinado de fornos rotativos, incinerador de pirólise a gás, incinerador de leito fluidizado, incinerador tipo passo
(4) Caldeira A:
Caldeira de calor de resíduos modular, caldeira de calor de resíduos de túnel, caldeira de incineração integrada de forno-caldeira, caldeira de parede de membrana de grande cavidade, caldeira de tubo de fogo
(5) Trocador de calor de placa:
Trocador de calor de placa de pressão totalmente soldado, trocador de calor de tubo de vórtice de alta eficiência, trocador de calor de tubo espiral de alta eficiência
(6) Máquina auxiliar de incineração:
Secador de lama, queimador personalizado, triturador de resíduos sólidos, catalisador de COV
4Em que aspectos se encontram as vantagens técnicas?

Temos 29 tecnologias patenteadas, cobrindo os campos de otimização da estrutura do incinerador, recuperação de calor, etc. A empresa tem uma equipe de design de primeira classe na China,que tenha dominado a tecnologia dos incineradores e esteja familiarizado com o funcionamento dos incineradoresOs designers têm uma base teórica sólida e uma rica experiência em design e prática.combinam a operação de dispositivos avançados no país e no estrangeiro para realizar o projeto de processos e estruturaisA resposta do projeto é rápida, e o plano pode ser modificado em tempo de acordo com os requisitos do comprador, e sugestões de otimização podem ser feitas de acordo com os dados e processos do comprador.
5O que inclui o âmbito do serviço?
Fornecemos serviços completos de consultoria de projetos, projeto de esquemas, fabricação de equipamentos até instalação e comissionamento e apoio à renovação de tubulações de pressão e caldeiras.
6Há casos bem-sucedidos para referência?
Tem servido várias indústrias, incluindo petróleo, química, farmacêutica e eliminação de resíduos sólidos.Projeto de incineração líquida de resíduos químicos, etc.
7Como obter cooperação ou cotação?
Pode apresentar as suas necessidades através do formulário em linha do sítio oficial, ou contactar directamente:
Tel: +86 15606162805 ; +86 0510-87418884
Email: ruiding@rdee.com.cn
Endereço: Zona de Concentração Industrial de Xinzhuang, cidade de Yixing, província de Jiangsu, China.
8Há alguma cooperação comercial internacional?
Detendo os direitos de importação e exportação independentes, podemos fornecer serviços de exportação de equipamentos e personalização de soluções técnicas para clientes estrangeiros.
