Turbina a gás, caldeira de recuperação de calor residual, ciclo combinado de geração de energia 95,6 t/h

Caldas de aquecimento de resíduos de turbinas a gás, ciclo combinado de geração de energia, recuperação de calor

Visão geral:

Durante o processo de produção química, é gerada uma grande quantidade de gases residuais de alta temperatura.Esta caldeira de calor residual utiliza materiais especiais e estrutura anticorrosiva para recuperar eficazmente o calor residual dos reatores, fornos de craqueamento e outros equipamentos, geram vapor para processos ou geração de energia e melhoram a taxa global de utilização da energia.

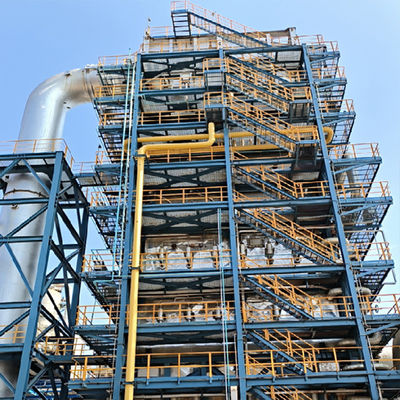

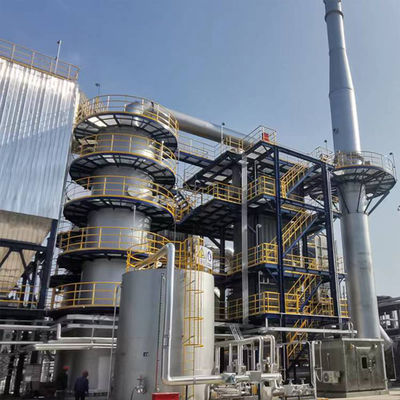

Imagem do produto:

Introdução ao produto:

Esta caldeira de calor residual foi concebida para a recuperação de calor residual de gases de combustão de alta temperatura do incinerador de CO da unidade de craqueamento catalítico da refinaria.Gera 95.6t/h (pressão 3,9MPa, temperatura 440°C) de vapor superaquecido a pressão média.4 t/h de vapor saturado fornecido de foraAlém disso, a caldeira converte a água de alimentação em 26,89 t/h de água quente de alta temperatura para saída externa através do processo de pré-aquecimento,Realizar a demanda de vapor de processo da unidade e a utilização em cascata de energia ao mesmo tempo, reduzindo significativamente o consumo global de energia.

A caldeira de calor residual adota a disposição estrutural do tipo "П", equipada com um tambor de vapor, uma secção de evaporação de tela, um superaquecedor de alta temperatura/baixa temperatura,uma secção de evaporação de alta temperatura/baixa temperatura e um economizador de alta temperatura/baixa temperatura, e a superfície de aquecimento adota um projeto modular. Um dispositivo de arrefecimento por pulverização de água é colocado entre os superqueimadores de alta temperatura e de baixa temperatura para controlar com precisão a temperatura do vapor;um soprador de fuligem de ondas de choque é configurado entre os módulos para limpar a fuligem em tempo real através de ondas de choque de alta frequência para garantir a eficiência estável de transferência de calor da superfície de aquecimento.

Especificações técnicas:

Vantagens:

(a)Recuperação eficiente do calor residual:

Adaptar-se a gases de combustão de alta temperatura a 860°C (193192Nm3/h), arrefecer profundamente a 176°C e realizar uma utilização eficiente da cascata de calor residual.
- Não.
(2) Integração flexível de vapor:

Capacidade nominal de evaporação é de 95,6 t/h (incluindo o acesso externo de vapor de 39,4 t/h),A produção de vapor superaquecido a 440°C é controlada com precisão para satisfazer as necessidades dinâmicas dos processos de refino e químicos.
- Não.
(3) Manutenção forte modular:

Plano de tipo P + projeto do módulo de zona de temperatura (superqueimador/evaporador/economizador de alta/baixa temperatura), equipado com sistema de sopro de fuligem por ondas de choque,A eficiência de transferência de calor é aumentada em mais de 15%.

(4) Integração de economia de energia significativa:

O processo de pré-aquecimento produz 26,89 t/h de água quente de alta temperatura e reduz simultaneamente o consumo global de energia do dispositivo em 20% a 30%.

(5) Tecnologia avançada de controlo de temperatura:

O dispositivo de refrigeração por pulverização de água permite controlar a tolerância de 3,9 MPa de vapor a ± 5 °C, garantindo um funcionamento seguro e estável do sistema.

P&D e produção:

A Ruiding estabeleceu o centro de tecnologia de engenharia de recursos de incineração limpa da província de Jiangsu e o laboratório-chave do centro de inovação conjunto JICUI-Ruidings.

Isto...O laboratório está equipado com equipamento de detecção avançado, como a espectrometria de emissão de plasma com acoplamento indutivo ICP, a espectrofotometria de absorção atómica, a espectrofotometria de fluorescência atómica,Analisador de cromatografia iónica de combustão a alta temperatura, analisador de taxa de combustão a alta temperatura e testador de ponto de inflamação de equilíbrio rápido. Possui capacidades para análise de metais pesados, análise elementar, análise do valor calórico dos gases de escape,Detecção do ponto de fusão das cinzas, testes de qualidade da água das caldeiras de incineração, análise de águas residuais e análise de resíduos voláteis, etc.

Produtos relacionados:

Principais Clientes:

Introdução da empresa:

Ruiding é especializada na engenharia, fabricação, construção, serviço de comissionamento de sistema de tratamento de combustão de resíduos industriais, incluindo oxidante térmico (também referido como incinerador),Sistema de recuperação de calor (caldeira), recipiente pressurizado, sistema de tratamento de gases de combustão (DeSOX, DeNOx) e trocador de calor de placa, etc.

A Ruiding foi autorizada com o certificado EPC, o certificado ASME, o certificado de engenharia de protecção do ambiente classe 2 (gás residual, líquido residual, tratamento de resíduos sólidos).Licença de fabrico de caldeiras de classe ACertificado de instalação e manutenção de caldeiras de classe A, certificado de concepção e fabricação de recipientes de pressão A2, certificado de concepção e construção de tubulações de pressão GC1, GC2.

O barulhoA empresa abrange uma área de construção de mais de 250.000 metros quadrados e conta com cerca de 300 profissionais e técnicos.Distribuído por várias indústrias nacionais e internacionais, com uma parte de mercado significativa na indústria petroquímica.

Perguntas frequentes:

1Qual é o principal negócio da empresa?- Não.
Concentrar-se na investigação e desenvolvimento, conceção, produção, instalação e colocação em serviço dos três resíduos industriais (gás residual/resíduos líquidos/resíduos sólidos) e dos equipamentos de tratamento de incineração e caldeiras especiais,e fornecer equipamento de apoio (como trocadores de calor, secadores de lamas, etc.)
2Tem certificação de qualificação da indústria?
A empresa passou agora as certificações do sistema de gestão de qualidade, ambiente, saúde no trabalho e higiene e segurança no trabalho,e possuir a qualificação de segundo nível para contratação de engenharia de proteção ambiental, Classe B de projeto especial de engenharia ambiental, qualificação de fabricação de caldeiras de classe A, certificado de instalação, inspecção e manutenção de caldeiras de classe A,Certificado de projeto e fabrico de recipientes de pressão A2Certificado de projeto e instalação de tubulações de pressão GC1, GC2 e certificado de qualificação de controlo da poluição ambiental de classe A (resíduos, gases residuais, resíduos líquidos).
- Não.3Quais são os principais produtos?
(1) Incinerador de gases residuais:
Forno de oxidação térmica regenerativa (RTO), forno de oxidação catalítica regenerativa (RC0), forno de oxidação catalítica (C0), incinerador térmico de alta temperatura (T0),Fornos de desnitrificação catalítica (SCR)
(2) Incinerador de resíduos líquidos:
Incinerador líquido de resíduos orgânicos, incinerador líquido de resíduos que contenham sal, incinerador de resíduos de componentes pesados
(3) Incinerador sólido:
Incinerador combinado de fornos rotativos, incinerador de pirólise a gás, incinerador de leito fluidizado, incinerador tipo passo
(4) Caldeira A:
Caldeira de calor de resíduos modular, caldeira de calor de resíduos de túnel, caldeira de incineração integrada de forno-caldeira, caldeira de parede de membrana de grande cavidade, caldeira de tubo de fogo
(5) Trocador de calor de placa:
Trocador de calor de placa de pressão totalmente soldado, trocador de calor de tubo de vórtice de alta eficiência, trocador de calor de tubo espiral de alta eficiência
(6) Máquina auxiliar de incineração:
Secador de lama, queimador personalizado, triturador de resíduos sólidos, catalisador de COV
4Em que aspectos se encontram as vantagens técnicas?

Temos 29 tecnologias patenteadas, cobrindo os campos de otimização da estrutura do incinerador, recuperação de calor, etc. A empresa tem uma equipe de design de primeira classe na China,que tenha dominado a tecnologia dos incineradores e esteja familiarizado com o funcionamento dos incineradoresOs designers têm uma base teórica sólida e uma rica experiência em design e prática.combinam a operação de dispositivos avançados no país e no estrangeiro para realizar o projeto de processos e estruturaisA resposta do projeto é rápida, e o plano pode ser modificado em tempo de acordo com os requisitos do comprador, e sugestões de otimização podem ser feitas de acordo com os dados e processos do comprador.
5O que inclui o âmbito do serviço?
Fornecemos serviços completos de consultoria de projetos, projeto de esquemas, fabricação de equipamentos até instalação e comissionamento e apoio à renovação de tubulações de pressão e caldeiras.
6Há casos bem-sucedidos para referência?
Tem servido várias indústrias, incluindo petróleo, química, farmacêutica e eliminação de resíduos sólidos.Projeto de incineração líquida de resíduos químicos, etc.
7Como obter cooperação ou cotação?
Pode apresentar as suas necessidades através do formulário em linha do sítio oficial, ou contactar directamente:
Tel: +86 15606162805 ; +86 0510-87418884
Email: ruiding@rdee.com.cn
Endereço: Zona de Concentração Industrial de Xinzhuang, cidade de Yixing, província de Jiangsu, China.
8Há alguma cooperação comercial internacional?
Detendo os direitos de importação e exportação independentes, podemos fornecer serviços de exportação de equipamentos e personalização de soluções técnicas para clientes estrangeiros.
