Caldeira de tubo de vapor de água modular de dupla finalidade Alta resistência ao desgaste Baixo nitrogênio

Caldeira de tubo de água modular de dupla finalidade Alta resistência ao desgaste Design de baixo nitrogênio

Visão geral:

As caldeiras de tubo de água modulares, que respeitam o ambiente, utilizam uma tecnologia de combustão com baixo teor de nitrogénio e as emissões de NOx são muito inferiores às normas nacionais, o que ajuda as empresas a passarem em auditorias ambientais.O projeto otimizado da estrutura do tubo de água melhora a eficiência do intercâmbio de calor e reduz as emissões de carbono, e é adequado para campos com requisitos ambientais rigorosos, como petroquímica, energia e processamento de metais.A configuração modular pode ser ajustada de forma flexível de acordo com os requisitos de capacidade de produção, tendo em conta a eficiência e a sustentabilidade.

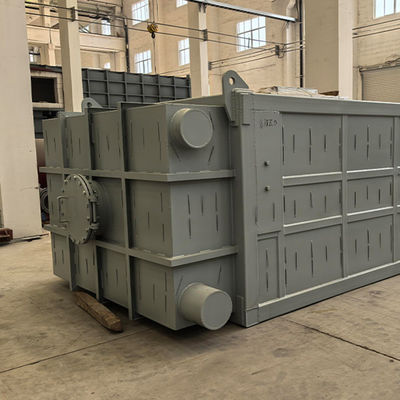

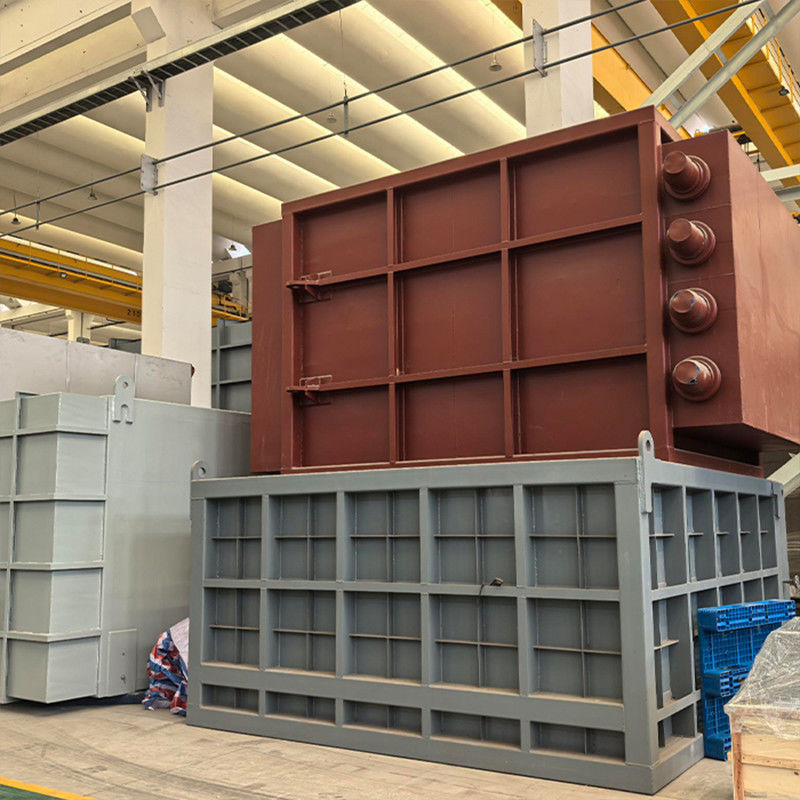

Imagem do produto:

Introdução ao produto:

O economizador-B adota uma estrutura de caixa modular de isolamento térmico externo, feita de aço Q235B e apoiada na viga transversal do quadro através de quatro pés de suporte.A parte portadora de pressão está equipada com 24 bancos de tubosAs especificações do tubo base são Φ42×5, feito de aço 20G (GB/T 5310), e o material da barbatana é 08Al.As especificações do cabeçalho de entrada e saída são Φ219×16, fabricado em aço 20G (GB/T 5310).

A superfície de aquecimento está organizada numa configuração horizontal de tubo serpentino, em linha e em contra-fluxo.Os gases de combustão passam pelo feixe de tubos de troca de calor do economizador-B de baixo para cima.

Especificações técnicas:

Vantagens:

(a)Estrutura modular:

Divide a tradicional caldeira única em vários módulos pequenos, permitindo uma instalação rápida e uma manutenção mais fácil durante operações posteriores.

(2) Projeto do sistema de intercâmbio de calor:

Adota uma estrutura de tubo dobrado, com a superfície de aquecimento reforçada por um layout de feixe de tubos de vários estágios para melhorar a eficiência da transferência de calor por convecção.O arranjo contracorrente reforça a recuperação do calor residual, reduzindo a temperatura dos gases de escape.

(3) Garantia da qualidade:

As principais peças sob pressão são fabricadas, inspeccionadas e testadas na fábrica, que tem uma qualidade de produto mais fiável do que a caldeira montada no local.

(4) Tecnologia de integração modular:

Adota uma estrutura de caixa composta (suporte estático do quadro reforçado externo + fumo dinâmico do sudário interno), reduzindo o consumo de aço em 30% e o tempo de instalação em 50%.Suporta a personalização de módulos padronizados com capacidades de manuseio que variam de 5 a 200 toneladas/hora, adequado para condições de funcionamento complexas em indústrias como as químicas e farmacêuticas.

(5) Materiais resistentes à pressão e de elevada eficiência:

O núcleo dos módulos utiliza tubos de aço de alta resistência que suportam pressões de até 6,0 MPa, resistência ao desgaste aumentada em 3 vezes e uma vida útil de mais de 10 anos.

(6) Sistema de operação e manutenção inteligente:

Módulo integrado de monitorização da IoT, feedback em tempo real da eficiência de combustão e outros dados, precisão de aviso de falha ≥ 95%, custo de manutenção reduzido em 40%.Oferece serviços de otimização da engenharia térmica a distância, ajustando dinamicamente as estratégias de funcionamento dos módulos para assegurar uma taxa de utilização de energia superior a 85%.

Aplicação:
É especialmente adequado para ambientes de instalação com espaço limitado, como o abastecimento de vapor de produção industrial, onde é necessária uma resposta rápida às alterações de carga.

P&D e produção:

A Ruiding estabeleceu o centro de tecnologia de engenharia de recursos de incineração limpa da província de Jiangsu e o laboratório-chave do centro de inovação conjunto JICUI-Ruidings.

Isto...O laboratório está equipado com equipamento de detecção avançado, como a espectrometria de emissão de plasma com acoplamento indutivo ICP, a espectrofotometria de absorção atómica, a espectrofotometria de fluorescência atómica,Analisador de cromatografia iónica de combustão a alta temperatura, analisador de taxa de combustão a alta temperatura e testador de ponto de inflamação de equilíbrio rápido. Possui capacidades para análise de metais pesados, análise elementar, análise do valor calórico dos gases de escape,Detecção do ponto de fusão das cinzas, testes de qualidade da água das caldeiras de incineração, análise de águas residuais e análise de resíduos voláteis, etc.

Produtos relacionados:

Principais Clientes:

Introdução da empresa:

Ruiding é especializada na engenharia, fabricação, construção, serviço de comissionamento de sistema de tratamento de combustão de resíduos industriais, incluindo oxidante térmico (também referido como incinerador),Sistema de recuperação de calor (caldeira), recipiente pressurizado, sistema de tratamento de gases de combustão (DeSOX, DeNOx) e trocador de calor de placa, etc.

A Ruiding foi autorizada com o certificado EPC, o certificado ASME, o certificado de engenharia de protecção do ambiente classe 2 (gás residual, líquido residual, tratamento de resíduos sólidos).Licença de fabrico de caldeiras de classe ACertificado de instalação e manutenção de caldeiras de classe A, certificado de concepção e fabricação de recipientes de pressão A2, certificado de concepção e construção de tubulações de pressão GC1, GC2.

O barulhoA empresa abrange uma área de construção de mais de 250.000 metros quadrados e conta com cerca de 300 profissionais e técnicos.Distribuído por várias indústrias nacionais e internacionais, com uma parte de mercado significativa na indústria petroquímica.

Perguntas frequentes:

1Qual é o principal negócio da empresa?- Não.
Concentrar-se na investigação e desenvolvimento, conceção, produção, instalação e colocação em serviço dos três resíduos industriais (gás residual/resíduos líquidos/resíduos sólidos) e dos equipamentos de tratamento de incineração e caldeiras especiais,e fornecer equipamento de apoio (como trocadores de calor, secadores de lamas, etc.)
2Tem certificação de qualificação da indústria?
A empresa passou agora as certificações do sistema de gestão de qualidade, ambiente, saúde no trabalho e higiene e segurança no trabalho,e possuir a qualificação de segundo nível para contratação de engenharia de proteção ambiental, Classe B de projeto especial de engenharia ambiental, qualificação de fabricação de caldeiras de classe A, certificado de instalação, inspecção e manutenção de caldeiras de classe A,Certificado de projeto e fabrico de recipientes de pressão A2Certificado de projeto e instalação de tubulações de pressão GC1, GC2 e certificado de qualificação de controlo da poluição ambiental de classe A (resíduos, gases residuais, resíduos líquidos).
- Não.3Quais são os principais produtos?
(1) Incinerador de gases residuais:
Forno de oxidação térmica regenerativa (RTO), forno de oxidação catalítica regenerativa (RC0), forno de oxidação catalítica (C0), incinerador térmico de alta temperatura (T0),Fornos de desnitrificação catalítica (SCR)
(2) Incinerador de resíduos líquidos:
Incinerador líquido de resíduos orgânicos, incinerador líquido de resíduos que contenham sal, incinerador de resíduos de componentes pesados
(3) Incinerador sólido:
Incinerador combinado de fornos rotativos, incinerador de pirólise a gás, incinerador de leito fluidizado, incinerador tipo passo
(4) Caldeira A:
Caldeira de calor de resíduos modular, caldeira de calor de resíduos de túnel, caldeira de incineração integrada de forno-caldeira, caldeira de parede de membrana de grande cavidade, caldeira de tubo de fogo
(5) Trocador de calor de placa:
Trocador de calor de placa de pressão totalmente soldado, trocador de calor de tubo de vórtice de alta eficiência, trocador de calor de tubo espiral de alta eficiência
(6) Máquina auxiliar de incineração:
Secador de lama, queimador personalizado, triturador de resíduos sólidos, catalisador de COV
4Em que aspectos se encontram as vantagens técnicas?

Temos 29 tecnologias patenteadas, cobrindo os campos de otimização da estrutura do incinerador, recuperação de calor, etc. A empresa tem uma equipe de design de primeira classe na China,que tenha dominado a tecnologia dos incineradores e esteja familiarizado com o funcionamento dos incineradoresOs designers têm uma base teórica sólida e uma rica experiência em design e prática.combinam a operação de dispositivos avançados no país e no estrangeiro para realizar o projeto de processos e estruturaisA resposta do projeto é rápida, e o plano pode ser modificado em tempo de acordo com os requisitos do comprador, e sugestões de otimização podem ser feitas de acordo com os dados e processos do comprador.
5O que inclui o âmbito do serviço?
Fornecemos serviços completos de consultoria de projetos, projeto de esquemas, fabricação de equipamentos até instalação e comissionamento e apoio à renovação de tubulações de pressão e caldeiras.
6Há casos bem-sucedidos para referência?
Tem servido várias indústrias, incluindo petróleo, química, farmacêutica e eliminação de resíduos sólidos.Projeto de incineração líquida de resíduos químicos, etc.
7Como obter cooperação ou cotação?
Pode apresentar as suas necessidades através do formulário em linha do sítio oficial, ou contactar directamente:
Tel: +86 15606162805 ; +86 0510-87418884
Email: ruiding@rdee.com.cn
Endereço: Zona de Concentração Industrial de Xinzhuang, cidade de Yixing, província de Jiangsu, China.
8Há alguma cooperação comercial internacional?
Detendo os direitos de importação e exportação independentes, podemos fornecer serviços de exportação de equipamentos e personalização de soluções técnicas para clientes estrangeiros.
